打点计时器探究环境构建工具

打点计时器是一种高中物理常用的测量时间的工具。对纸带的分析研究是高中物理的一个重要的知识点。

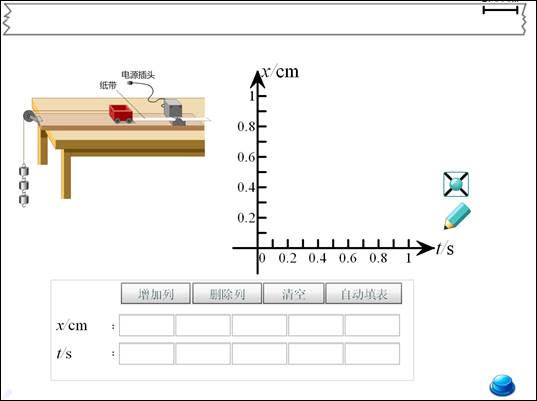

打点计时器探究环境构建工具提供打点计时器模型，能够选取匀变速直线运动、牛顿第二定律、探究动能定理、验证机械能守恒定律等四个实验，能够设定加速度，提供表格图像工具帮助分析处理实验数据。

界面右键选择属性面板，可对实验模型的对应参数进行设置。“实验装置”，“电子测距”和“点的显示与测距”等在每个实验模型的属性框中都可以进行相关设置。

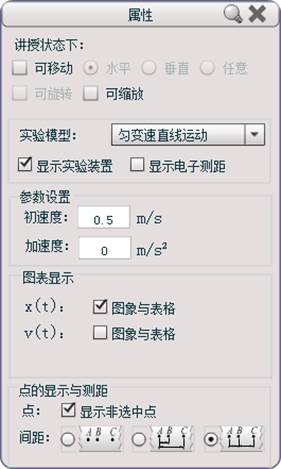

1. 匀变速直线运动模型属性设置

设置初速度、加速度等参数后点击“打点”按钮开始打点。可以选择显示“位移时间”和“速度时间”的图表。

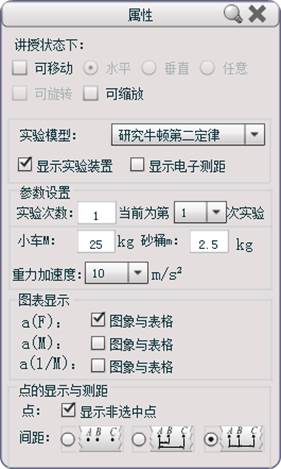

2.研究牛顿第二定律模型属性设置

装置等同上；

参数设置时要先输入试验次数，然后针对当前次的实验进行数据录入和打点；所有实验完毕后可以显示出一个正确的图表。

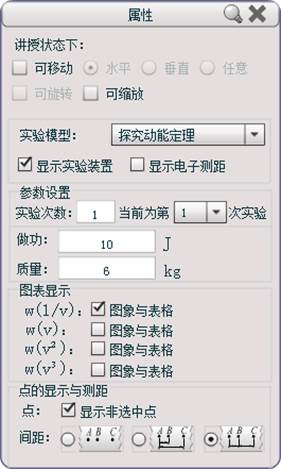

3.探究动能定理模型属性设置

参数设置时要先输入试验次数，然后针对当前次的实验进行数据录入和打点；所有实验完毕后可以显示出一个正确的图表。

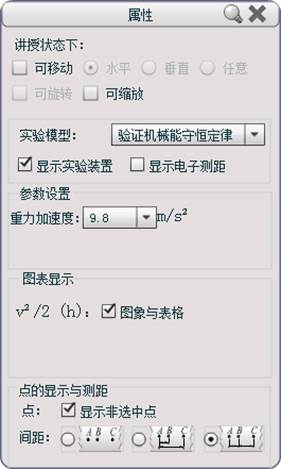

4.验证机械能守恒定律模型属性设置

选择一个重力加速度之后打点，然后可以显示图表。

5.鼠标单击属性框上的“提示”按钮，出现提示窗口。“提示”按钮为下图中的红色部分。

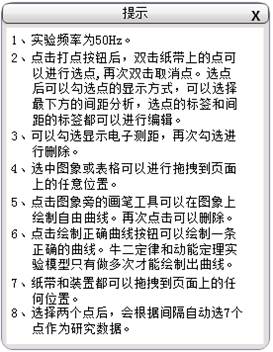

提示窗口如下：
