10.3斜二测画法

辅助教师讲解和让学生对比发现原图和直观图形的特点

创建“斜二测画法”

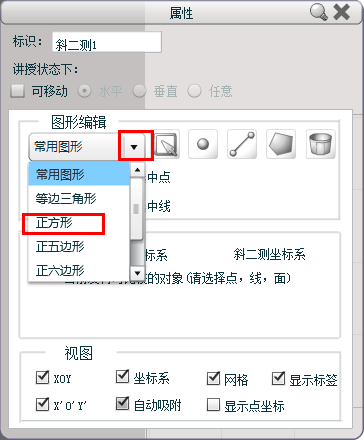

10.3.1图形编辑

添加对称：可添加一些模板图形；

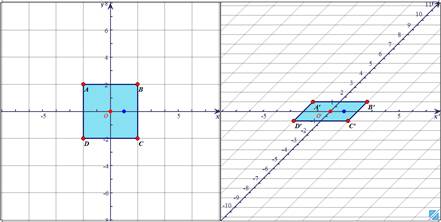

 图形显示：平面图与直观图同时显示；

 箭头：点击后可在图形中选中点、线段、图形，若要同时选中请常按shift；

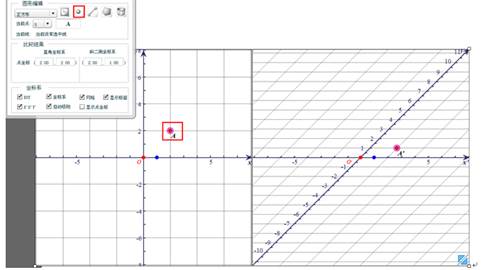

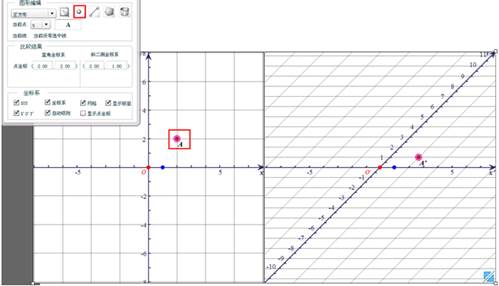

 点：可以在图形显示区任何空白的地方或线段、图形上画点。

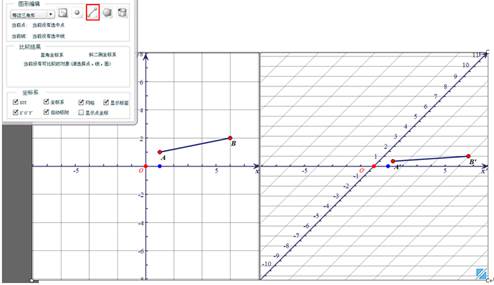

 线段：可以在图形显示区任何空白的地方或、图形上画线段；

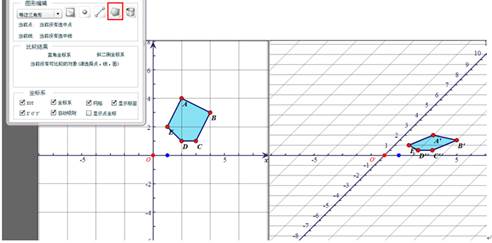

 构建图形：点击创建图形之前需要按住shift健选中3个以上的点，构建图形；

 清空：清空图形显示区的所有图形（点、线段、图形）；

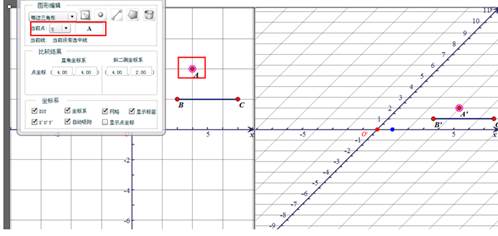

 当前点：对选中的当前点可设置点的大小和标签；

 当前线：对选中的当前线可设置线段的粗细。

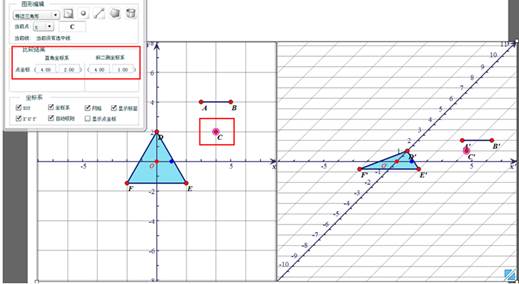

10.3.2比较结果

 点：显示当前点在两种坐标系下的坐标；

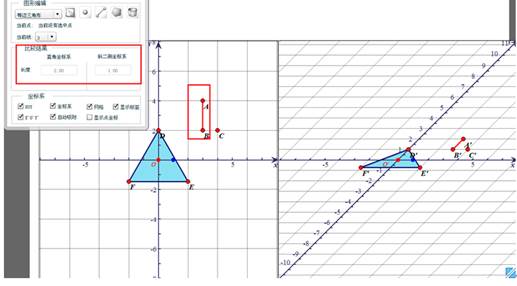

 线段：显示当前线段在两种坐标系下的长度；

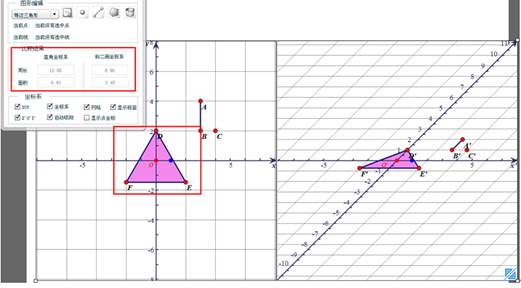

 图形：显示当前图形在两种坐标系下的周长和面积。

10.3.3视图

 XOY:直角坐标系；

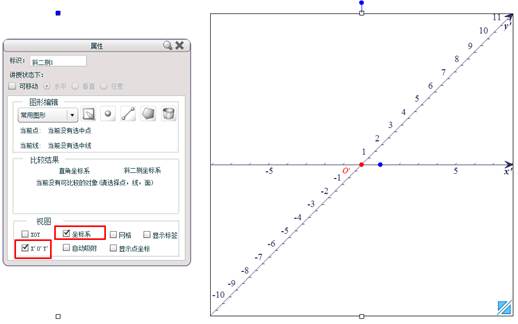

 X’O’Y’:斜二测坐标系；

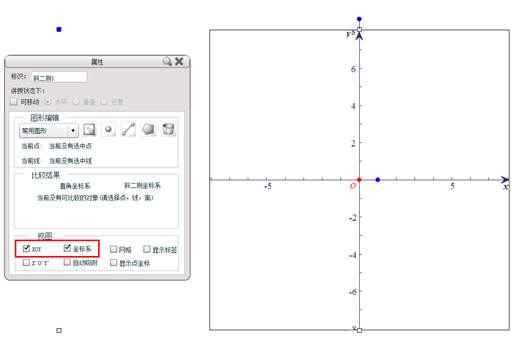

 坐标系：与XOY 或X’O’Y’一起使用；

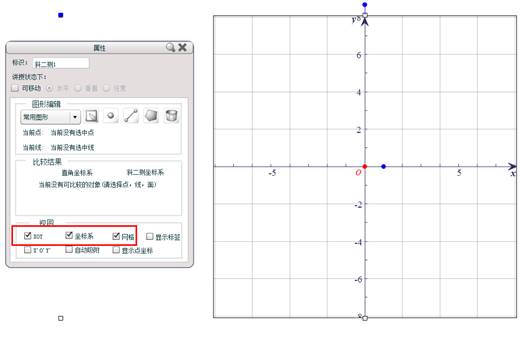

 网格：选中显示所选坐标系的网格；

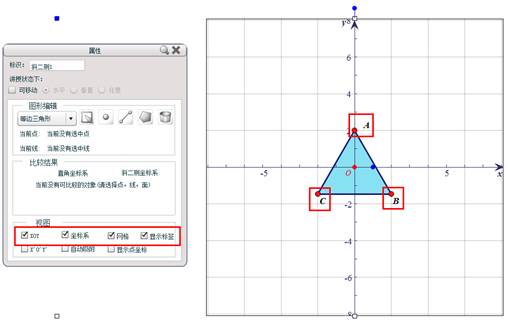

 显示标签：选中显示图形中点的标签；

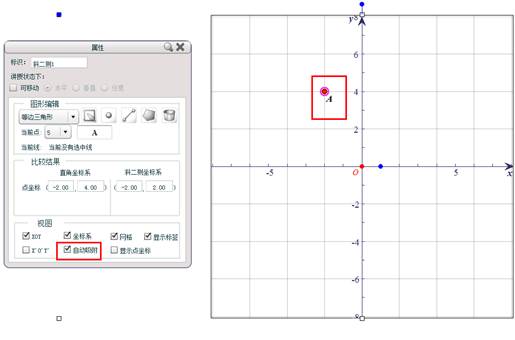

 自动吸附：选中后点会自动吸附在整数点的位置；

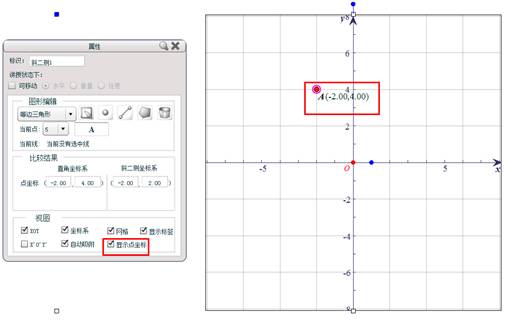

 显示点的坐标：选中显示点的坐标。

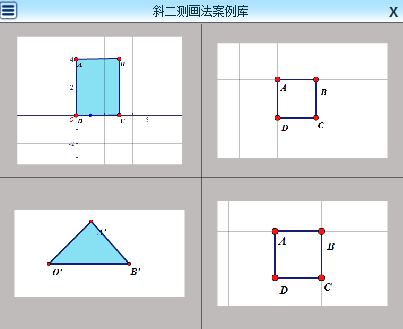

10.3.4案例库

点击就会进入斜二测画法案例库

.

选择所要的斜二测画法的案例，单击就会在新的一页中插入这个案例。
