3.6 实验图形

3.6.1 仪器库

单击“仪器”按钮出现仪器图形列表，点击列表中分类名称对应的标签，即可看到此分类下的各种实验仪器的缩略图。单击实验仪器的缩略图，即在当前页面出现此实验仪器的放大图，可以实现对图像位置、缩放、旋转、组合等进行操作。

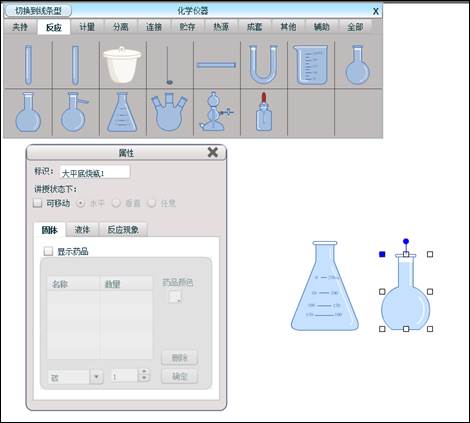

部分仪器的右键属性能对仪器进行各项属性的设置，如添加药品，容积的设定，各种反应行为等。如下图圆底烧瓶的右键属性及相关设置后的试管：

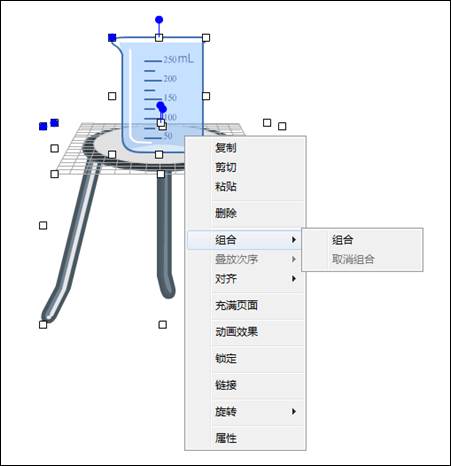

同时选中几个图形，在图形上右键单击，调出右键菜单，鼠标移动到“组合”文字上，即出现分菜单，左键单击分菜单中的组合功能，可以将选中的图形组合成一个整体。
如果想取消组合，可以先选中组合好的图形，通过左键单击组合分菜单中的“取消组合”来实现此功能。


3.6.2 药品库

单击“药品”按钮出现药品图形列表，点击列表中的分类名称对应的标签，即可看到此分类下的各种化学药品图的缩略图。单击缩略图，即在文件编辑区出现对应的化学药品图的放大图，可以实现对图像位置、缩放、旋转、组合等进行操作。

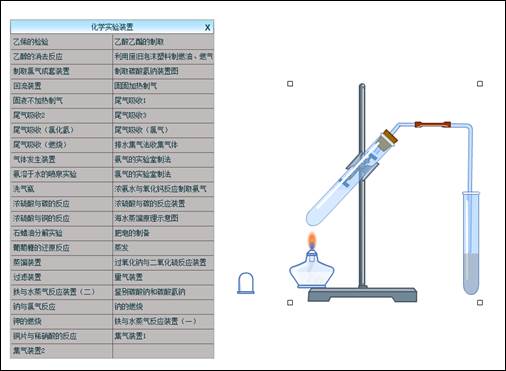

3.6.3 装置库

单击“装置”按钮出现装置图形列表，点击列表中的分类名称，即可看到此分类下的各种化学装置图的缩略图。单击缩略图，即在当前页面出现对应的化学装置图的放大图，可以实现对图像位置、缩放、旋转、组合等进行操作。
