实验是化学服务于人类的重要环节，是研究化学的方法之一。而实验器材是进行实验教学必不可少的重要部分。化学实验仪器、药品、装置图编辑工具能够解决教师在进行实验教学时器材不易收集、难以编辑等困难，同时为教师构建实验教学环境、学生进行实验探究提供有效支撑。该模块包括实验仪器、装置、药品及危险品标志，对编辑的图形进行放大、缩小、旋转及图形的组合等操作。

3.5.1实验仪器库

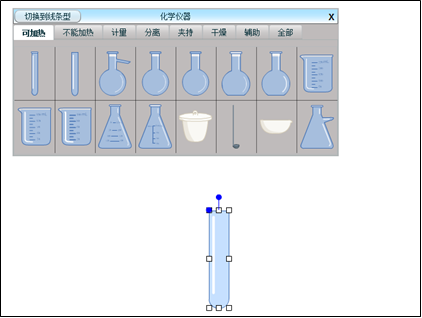

单击“仪器”按钮出现仪器图形列表，点击列表中分类名称对应的标签，即可看到此分类下的各种实验仪器的缩略图。单击实验仪器的缩略图，即在当前页面出现此实验仪器的放大图，可以实现对图像位置、缩放、旋转、组合等进行操作。

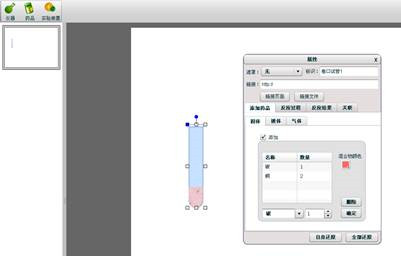

部分仪器的右键属性能对仪器进行各项属性的设置，如添加药品，容积的设定，各种反应行为等。如下图试管的右键属性及相关设置后的试管：

3.5.1.1添加药品

点击仪器属性，设置反应物，添加实验过程所需的固体、液体或气体。选中，点击中的下拉条，进入药品库，选择所需实验药品，并添加数量。确定，完成一种药品的添加过程。

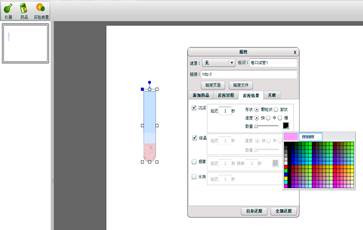

如需要多种药品，可继续按上述方法添加，并可以更改混合物颜色，添加错误时，先选中删除物质，点击按钮，完成操作。此时该实验仪器状态如下：



3.5.1.2设置反应效果

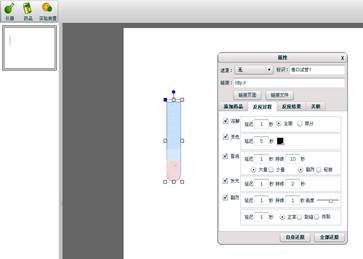

点击药品属性，设置反应过程和反应结果，选中所需任一行为，如变色、沉淀、冒泡、溶解、爆裂、烟雾、结晶等，并修改相应属性框状态，便可完成延迟时间、持续时间、反应程度等效果设置，如下图：



3.5.1.3仪器间关联

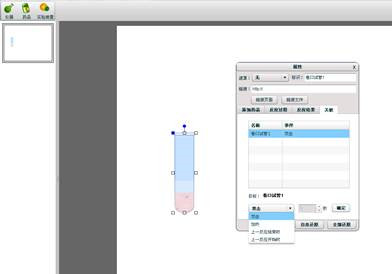

点击仪器属性中按钮，可见列表中相应实验仪器名称，选中，修改触发条件，点击确定，可见该仪器的触发条件已设置，如下图：

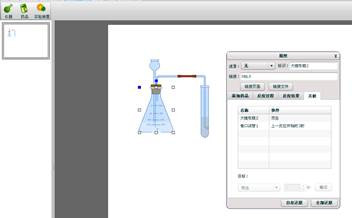

如此时设置多种仪器间的关联关系，可修改“上一反应开始时”或“上一反应结束时”及其延迟时间，触发该事件的实验条件，按照化学实验规律进行。

此时，实验过程已设置完毕，按照触发条件进行实验。如需要还原初始状态，可点击关联属性框中按钮或双击触发反应的实验仪器。



3.5.2实验药品库

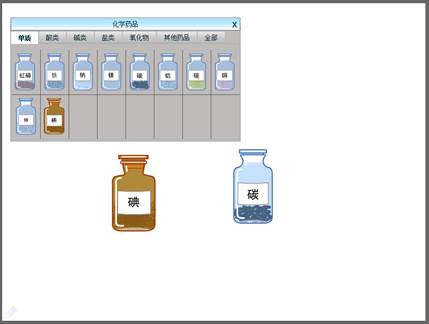

单击“药品”按钮出现药品图形列表，点击列表中的分类名称对应的标签，即可看到此分类下的各种化学药品图的缩略图。单击缩略图，即在文件编辑区出现对应的化学药品图的放大图，可以实现对图像位置、缩放、旋转、组合等进行操作。



3.5.3实验装置库

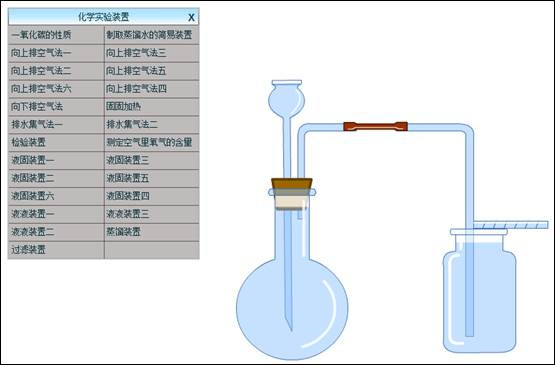

单击“装置”按钮出现装置图形列表，点击列表中的分类名称，即可看到此分类下的各种化学装置图的缩略图。单击缩略图，即在当前页面出现对应的化学装置图的放大图，可以实现对图像位置、缩放、旋转、组合等进行操作。

3.5.4危险品标志

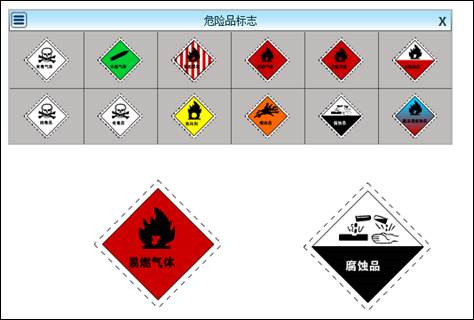

提供常用危险化学品标志，以便学生识记。
